il primo modulo strutturale pieghevole per i sistemi insediativi temporanei

the first folding structural module for temporary settlements systems

MU è un modulo reticolare pieghevole, in grado di essere assemblato in ogni direzione nello spazio.

Nelle sue infinite configurazioni, è in grado di comporre rapidamente suoli e pareti sospese su ogni tipo di terreno, toccandolo in pochissimi punti.

MU is a foldable reticular module, capable of being assembled in any direction in space.

In its infinite configuration, it is able to quickly compose suspended floors and walls on any type of terrain, touching it in very few points.

MU realizza moli e strutture flottanti, rifugi in zone di crisi ambientale e umanitarie, spazi di accoglienza in aree di riserva naturale, che possono essere modificati e adattati nel tempo ed essere facilmente spostati e rimossi.

MU builds piers and floating structures, shelters in environmental and humanitarian crisis areas, hospitality spaces in natural reserve, which can be changed and adapted over time and can be easily moved and removed.

Il modulo è realizzato in alluminio riciclato e riciclabile al 100%, per un peso di 7kg e un ingombro chiuso per il trasporto di 20x20x70 cm.

L’apertura avviene da sola da per gravità in 5 secondi, attraverso un sistema di snodi brevettati.

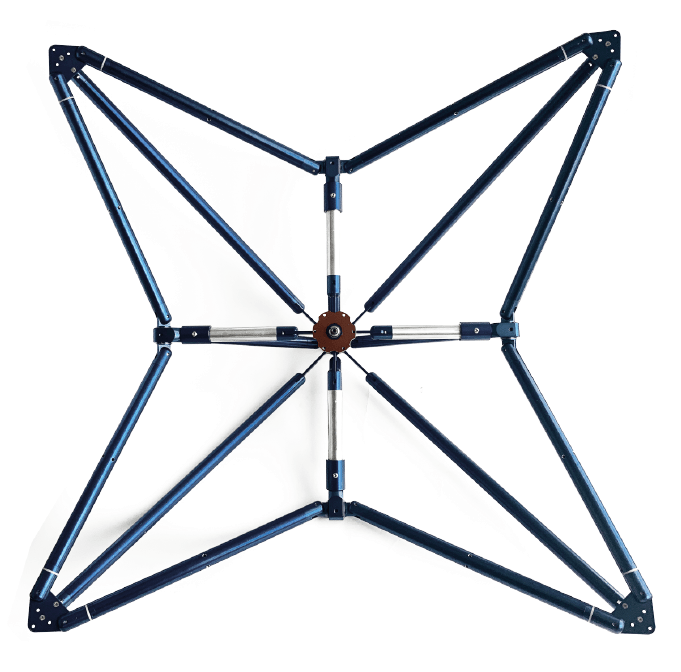

Il modulo base aperto è una piramide rovescia di base 120x120cm, per una altezza iniziale minima da terra di 60 cm.

The module is made of 100% recycled and recyclable aluminium, for a weight of 7kg and a closed size for transport of 20x20x70 cm.

The opening happens by itself and takes place by gravity in 5 seconds, through a patented joint system.

The basic open module is an inverted pyramid with a base of 120x120cm, for a minimum initial height from the ground of 60cm.

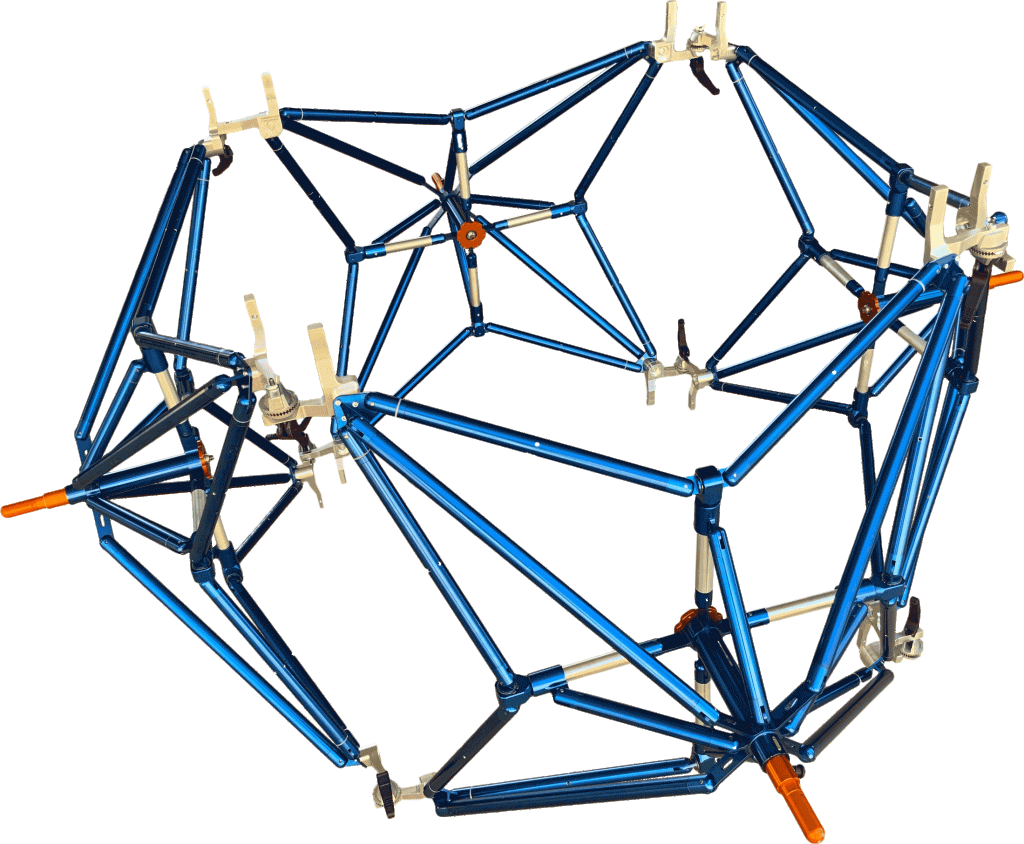

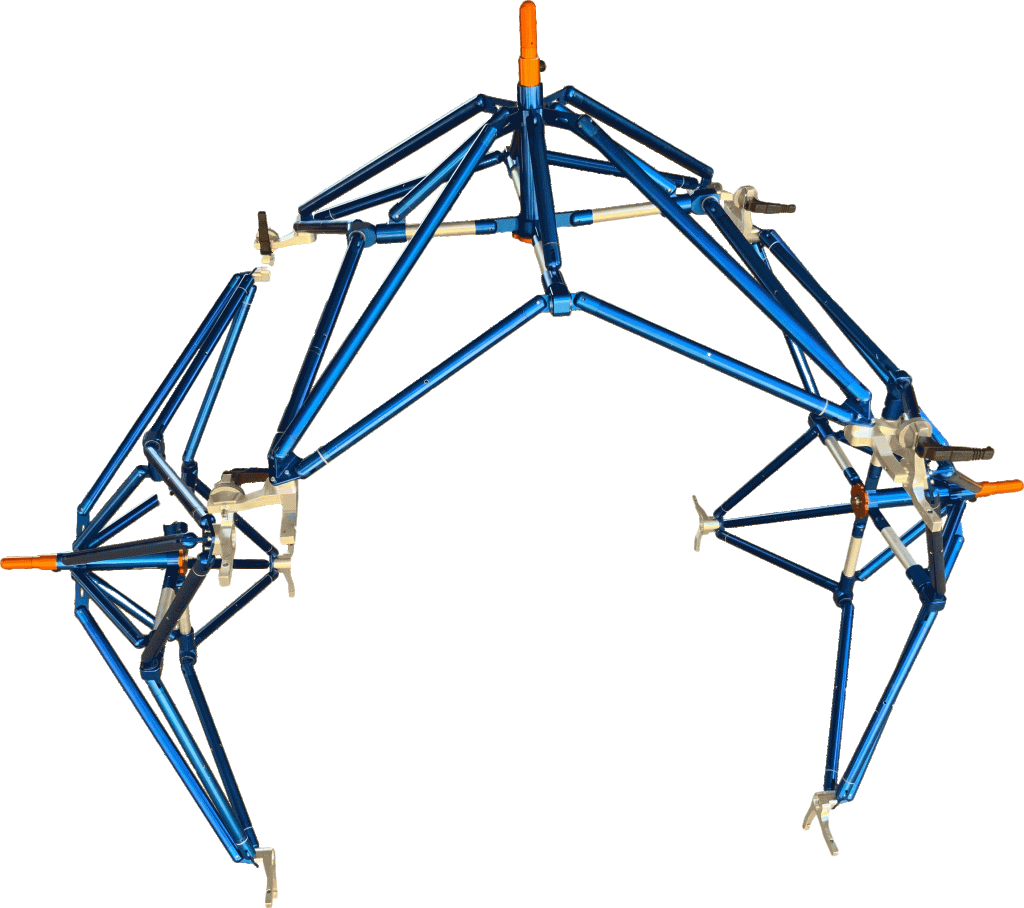

Una volta aperti, i moduli possono essere collegati tra loro tramite diverse tipologie di giunti, che consentono di regolare rapidamente lo sviluppo geometrico planare e/o volumetrico della configurazione voluta.

Once opened, the modules can be connected to each other via different types of joints, which allow you to quickly adjust the planar and/or volumetric geometric development of the desired configuration.

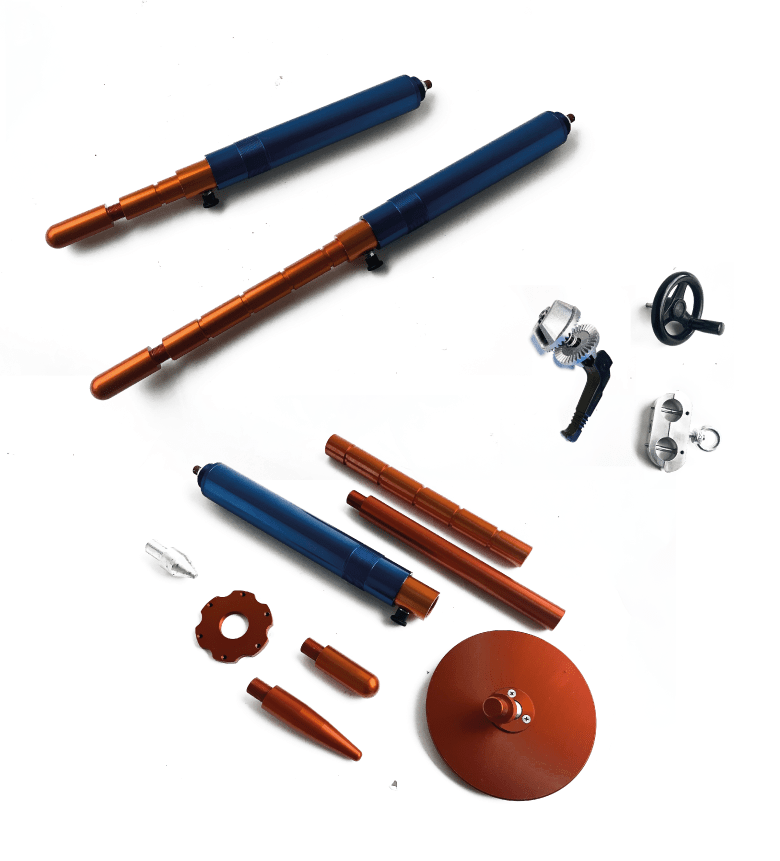

Il corpo centrale di MU è progettato per accogliere una gamba telescopica con una escursione da 50 a 150 cm , per consentire la regolazione dell’altezza autonoma di ogni singolo modulo.

Il sistema è dotato di un intero kit di piedi interscambiabili in funzione del tipo di suolo (roccia, sabbia, terra).

La regolazione puo’ avvenire manualmente o attraverso un motore stepper controllato da remoto tramite un app, in grado di verificare con una accelerometro la messa in orizzontale dell’intero sistema.

The central body of MU is designed to accommodate a telescopic leg with an excursion from 50 to 150 cm, to allow for the autonomous height adjustment of each single module.

The system is equipped with an entire kit of interchangeable feet according to the type of ground (rock, sand, earth).

The adjustment can take place manually or through a stepper motor controlled remotely via an app, capable of verifying the horizontal setting of the entire system with an accelerometer.

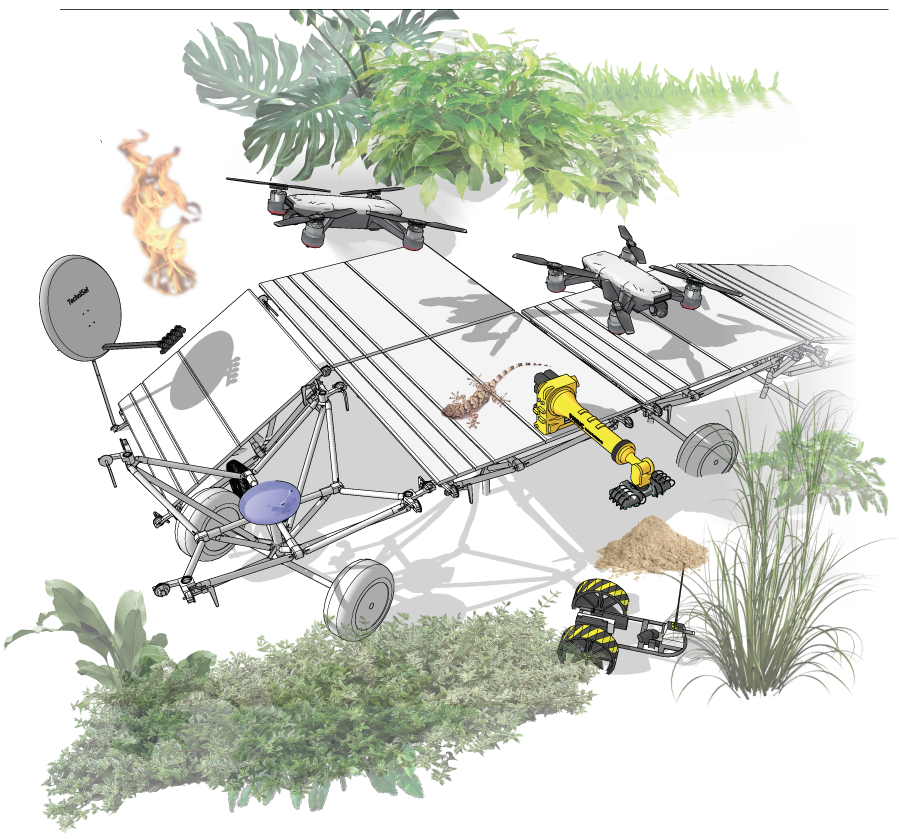

La testa della gamba puo’ essere attrezzata con un brain dotato di processore digitale e di sensori ambientali, per potere comunicare eventuali criticità e stati di emergenza come fuoco, terremoti e inondazioni.

Laboratori mobili, pedane di emergenza e spazi pubblici possono essere allestiti a secondo delle necessità, per venire successivamente chiusi, trasportati e riutilizzati in sicurezza e velocità.

The head of the leg can be equipped with a brain equipped with a digital processor and environmental sensors, in order to be able to communicate any criticalities and emergency states such as fire, earthquakes and floods.

Mobile laboratories, emergency platforms and public spaces can be set up according to need, to be closed after, transported and reused safely and quickly.

technical brochure
